BS EN 50288-7仪表电缆

多三线组XLPE绝缘，LSZH护套, 总屏蔽&铠装仪表电缆

应用及描述

BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，

不能直接连接在低阻抗电源，例如公共电力供应站。

推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。

推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循BS EN 50288-7标准

防火特性

阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（多根电缆成束垂直火焰燃烧测试）***	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
电缆无毒测试	NES 02-713; NF C 20-454
抗紫外线	UL 1581 section 1200
耐油	ICEA S-73-532**

备注：*为已替换的标准，***为可选标准。

额定电压

500V

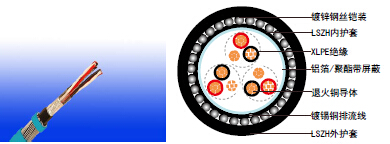

电缆结构

导体	IEC 60228标准2类多股退火铜导体。
绝缘	EN 50290-2-29标准挤压式XLPE复合物绝缘
三线组	三个绝缘线芯绞合在一起形成一个三线组。
三线组绞合	三线组以最佳绞距绞合成层
隔离层	聚酯带。
总屏蔽	带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。
内护套	EN 50290-2-27标准LSZH复合物。
铠装	镀锌钢丝铠装。
外护套	EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。

颜色

绝缘：黑色

外护套：黑色或蓝色（本安系统）

物理特性

耐油
工作温度范围（固定状态下）	-30°C – +90°C
安装温度范围（运动状态）	-5°C ( PVC 护套 ); -20°C ( PE 护套 )
最小弯曲半径	7.5 X 外径
抗紫外线	UL 1581 section 1200
	ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积	mm2	0.5	0.75	1	1.3	1.5	2.5
标称绝缘厚度	mm	0.55	0.55	0.55	0.6	0.6	0.7
导体电阻 (20°C)	Ω/km	36.7	25	18.5	14.2	12.3	7.4
绝缘电阻 (20°C)	MΩ.km(Min.)	5000
交互电容 (1 kHz)	pF/m(Max.)	115
电容不平衡值(1 kHz)	pF/500 m (Max.)	500
感应系数/阻抗比例	μH/Ω(Max.)	25	25	25	40	40	60
工作电压	V	500
测试电压 Urms	线芯之间V	2000
测试电压 Urms	线芯与屏蔽之间 V	2000

电缆结构参数

电缆型号	芯数×1×截面积	标称绝缘厚度	标称内护套厚度	标称内护套层总外径	标称铠装层厚度	标称外护套厚度	标称总外径	标称总重量
电缆型号	No.x3xmm2	mm	mm	mm	mm	mm	mm	kg/km
0.5mm2，多三线组
RE-2X(St)HSWAH 2T0.5	2x3x0.5	0.35	0.9	8.4	0.9	1.4	13	326
RE-2X(St)HSWAH 4T0.5	4x3x0.5	0.35	1	9.8	0.9	1.4	14.4	386
RE-2X(St)HSWAH 5T0.5	5x3x0.5	0.35	1	10.8	0.9	1.4	15.4	454
RE-2X(St)HSWAH 6T0.5	6x3x0.5	0.35	1	12.1	0.9	1.4	16.7	513
RE-2X(St)HSWAH 8T0.5	8x3x0.5	0.35	1.1	13.1	0.9	1.5	17.9	570
RE-2X(St)HSWAH 10T0.5	10x3x0.5	0.35	1.1	14.7	0.9	1.5	19.5	658
RE-2X(St)HSWAH 12T0.5	12x3x0.5	0.35	1.1	15.2	0.9	1.5	20	844
RE-2X(St)HSWAH 16T0.5	16x3x0.5	0.35	1.2	17.4	0.9	1.6	22.4	1001
RE-2X(St)HSWAH 20T0.5	20x3x0.5	0.35	1.2	19.1	1.25	1.6	24.8	1177
RE-2X(St)HSWAH 24T0.5	24x3x0.5	0.35	1.3	20.9	1.25	1.7	26.8	1327
0.75mm2，多三线组
RE-2X(St)HSWAH 2T0.75	2x3x0.75	0.38	1	10.6	0.9	1.4	13.9	369
RE-2X(St)HSWAH 4T0.75	4x3x0.75	0.38	1.1	12.4	0.9	1.4	15.5	462
RE-2X(St)HSWAH 5T0.75	5x3x0.75	0.38	1.1	13.7	0.9	1.4	16.6	526
RE-2X(St)HSWAH 6T0.75	6x3x0.75	0.38	1.1	15.4	0.9	1.5	18.5	614
RE-2X(St)HSWAH 8T0.75	8x3x0.75	0.38	1.2	16.7	0.9	1.5	19.5	697
RE-2X(St)HSWAH 10T0.75	10x3x0.75	0.38	1.3	19	0.9	1.5	21.5	918
RE-2X(St)HSWAH 12T0.75	12x3x0.75	0.38	1.3	19.7	0.9	1.7	22.3	1027
RE-2X(St)HSWAH 16T0.75	16x3x0.75	0.38	1.4	22.5	1.25	1.6	25.4	1237
RE-2X(St)HSWAH 20T0.75	20x3x0.75	0.38	1.5	24.9	1.25	1.7	27.6	1443
RE-2X(St)HSWAH 24T0.75	24x3x0.75	0.38	1.6	27.2	1.25	1.7	29.6	1628
1.0mm2，多三线组
RE-2X(St)HSWAH 2T1.0	2x3x1	0.4	1	11.5	0.9	1.4	15	403
RE-2X(St)HSWAH 4T1.0	4x3x1	0.4	1.1	13.4	0.9	1.4	16.5	528
RE-2X(St)HSWAH 5T1.0	5x3x1	0.4	1.1	14.8	0.9	1.5	18	619
RE-2X(St)HSWAH 6T1.0	6x3x1	0.4	1.2	16.9	0.9	1.5	19.8	829
RE-2X(St)HSWAH 8T1.0	8x3x1	0.4	1.2	18.1	0.9	1.5	20.9	945
RE-2X(St)HSWAH 10T1.0	10x3x1	0.4	1.3	20.7	0.9	1.6	24.1	1074
RE-2X(St)HSWAH 12T1.0	12x3x1	0.4	1.3	21.4	1.25	1.6	24.7	1212
RE-2X(St)HSWAH 16T1.0	16x3x1	0.4	1.4	24.4	1.25	1.7	27.6	1478
RE-2X(St)HSWAH 20T1.0	20x3x1	0.4	1.5	27.1	1.25	1.7	30	1736
RE-2X(St)HSWAH 24T1.0	24x3x1	0.4	1.6	29.6	1.25	1.8	32.2	2197
1.3mm2，多三线组
RE-2X(St)HSWAH 2T1.3	2x3x1,3	0.45	1.1	12.8	0.9	1.4	16.1	488
RE-2X(St)HSWAH 4T1.3	4x3x1,3	0.45	1.1	14.7	0.9	1.5	18.2	620
RE-2X(St)HSWAH 5T1.3	5x3x1,3	0.45	1.2	16.5	0.9	1.5	19.6	720
RE-2X(St)HSWAH 6T1.3	6x3x1,3	0.45	1.3	18.8	0.9	1.5	21.7	952
RE-2X(St)HSWAH 8T1.3	8x3x1,3	0.45	1.3	20.1	0.9	1.6	23.8	1076
RE-2X(St)HSWAH 10T1.3	10x3x1,3	0.45	1.4	23	1.25	1.7	26.6	1320
RE-2X(St)HSWAH 12T1.3	12x3x1,3	0.45	1.5	24	1.25	1.7	27.3	1454
RE-2X(St)HSWAH 16T1.3	16x3x1,3	0.45	1.6	27.4	1.25	1.8	30.5	1785
RE-2X(St)HSWAH 20T1.3	20x3x1,3	0.45	1.7	30.4	1.25	1.8	33.2	2323
RE-2X(St)HSWAH 24T1.3	24x3x1,3	0.45	1.8	33.1	1.6	1.9	36.6	2633
1.5mm2，多三线组
RE-2X(St)HSWAH 2T1.5	2x3x1,5	0.45	1.1	13.2	0.9	1.4	16.5	491
RE-2X(St)HSWAH 4T1.5	4x3x1,5	0.45	1.2	15.4	0.9	1.5	18.8	673
RE-2X(St)HSWAH 5T1.5	5x3x1,5	0.45	1.2	17.1	0.9	1.5	20.2	894
RE-2X(St)HSWAH 6T1.5	6x3x1,5	0.45	1.3	19.5	0.9	1.6	22.6	1021
RE-2X(St)HSWAH 8T1.5	8x3x1,5	0.45	1.4	21.1	1.25	1.6	24.8	1208
RE-2X(St)HSWAH 10T1.5	10x3x1,5	0.45	1.5	24.1	1.25	1.7	27.5	1433
RE-2X(St)HSWAH 12T1.5	12x3x1,5	0.45	1.5	24.9	1.25	1.7	28.4	1565
RE-2X(St)HSWAH 16T1.5	16x3x1,5	0.45	1.6	28.4	1.25	1.8	31.8	2157
RE-2X(St)HSWAH 20T1.5	20x3x1,5	0.45	1.7	31.6	1.25	1.9	34.9	2510
RE-2X(St)HSWAH 24T1.5	24x3x1,5	0.45	1.8	34.4	1.6	2	38.3	2873
